Mengkoneksikan 4 buah Router pada jaringan menggunakan Cisco

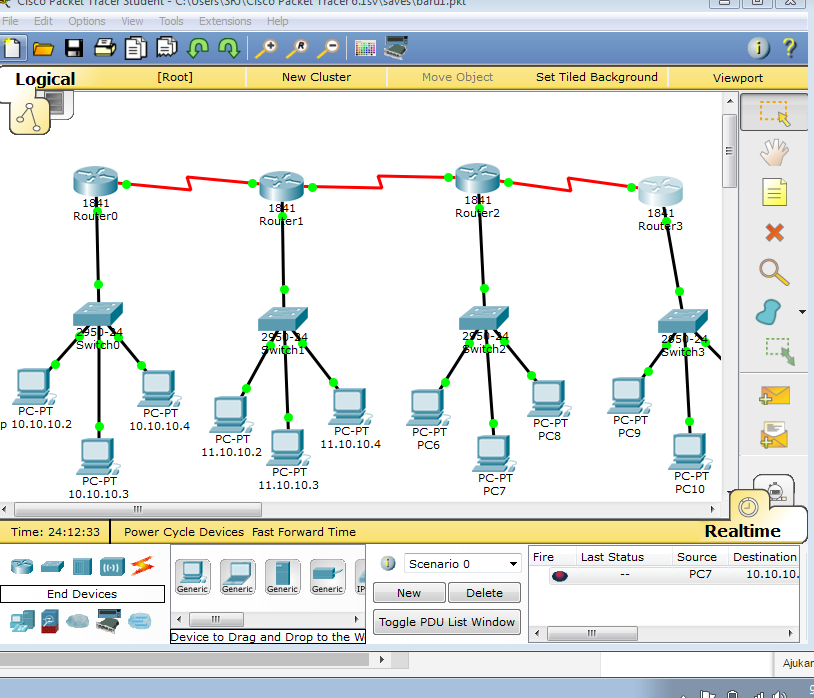

Buatlah gambar jaringan seperti dibawah ini

CATATAN

Gunakan kabel Coopeer Straight-Through untuk menyambungkan Switch ke PC maupun Switch ke router. Dan untuk menyambungkan Router ke Router kita harus menggunakan kabel Serial DCE sebelum memasang kabel serial settinglah routernya kita harus menambahkan portnya menggunakan WIC-2T

Pertamatentukanmasing-masing IP Address padasetiap PC

IP PC0 192.168.10.1        Gateway 192.168.10.254

IP PC1 192.168.10.2        Gateway 192.168.10.254

IP PC2 192.168.10.3        Gateway 192.168.10.254

IP PC3 192.168.20.1        Gateway 192.168.20.254

IP PC4 192.168.20.2        Gateway 192.168.20.254

IP PC5 192.168.20.3        Gateway 192.168.20.254

IP PC6 192.168.30.1        Gateway 192.168.30.254

IP PC7 192.168.30.2        Gateway 192.168.30.254

IP PC8 192.168.30.3        Gateway 192.168.30.254

IP PC9  192.168.40.1        Gateway 192.168.40.254

IP PC10 192.168.40.2       Gateway 192.168.40.254

IP PC11 192.168.40.3       Gateway 192.168.40.254

  kemudian setinglah router1
config-RIP tambahkan
-192.168.10.0
-192.168.20.0
-200.1.1.0
fastEthernet0/0
-ip address 192.168.10.254 subnet 255.255.255.0
serial0/1/0
-ip address 200.1.1.1 subnet 255.255.255.0
Kemudian setting router2
config-RIP tambahkan
-192.168.20.0
-200.1.1.0
-200.1.2.0
fastEthernet0/0
-ip address 192.168.20.254 subnet 255.255.255.0
serial0/1/0
-ip address 200.1.1.2 subnet 255.255.255.0
serial 0/1/1
--ip address 200.1.2.1 subnet 255.255.255.0
Kemudian setting router3
config-RIP tambahkan
-192.168.30.0
-200.1.2.0
-200.1.3.0
fastEthernet0/0
-ip address 192.168.30.254 subnet 255.255.255.0
serial0/1/0
-ip address 200.1.2.2 subnet 255.255.255.0
serial 0/1/1

--ip address 200.1.3.1 subnet 255.255.255.0
Kemudian setting router4
config-RIP tambahkan
-192.168.40.0
-200.1.2.0
-200.1.3.0
fastEthernet0/0
-ip address 192.168.40.254 subnet 255.255.255.0
serial0/1/0
-ip address 200.1.3.1 subnet 255.255.255.0

maka cobalah ping PC satu dengan yang lainnya. SELAMAT MENCOBA! silakan download  Disini

Read More

Koneksi 2 jaringan dengan kelas Berbeda Pada Cisco

           Dalam postingan ini, masih membahas bagaimana cara koneksi tersebut menggunakan 2 router, meski sebelumnya pada Koneksi 2 Jaringan DHCP dengan 2 Router Pada Cisco Packet Tracersudah dibahas dengan melalui jendela config (GUI), Pertama buatlah gambar seperti dibawah ini

CATATAN : Hubungkan switch jaringan pertama (kelas C) pada FastEthernet0/0 pada Router-PT dengan Copper Straight-Through. hubungkan switch jaringan kedua  (kelas B) pada FastEthernet1/0 pada Router-PT dengan Copper Straight-Through.

Setting pada Router-PT (klik router) :
ROUTING-Rip

   - masukkan netID : 192.168.10.0 dan172.16.0.0

INTERFACE-FastEthernet0/0

   - Port Status : on
   - Bandwidth dan Duplex : Auto
    - IP Address : 192.168.10.254 subnet : 255.255.255.0
INTERFACE-FastEthernet1/0

     -Port Status : on

     -Bandwidth dan Duplex : Auto
     - IP Address : 172.16.40.25 dan Subnet : 255.255.0.0
GLOBAL-Settngs -> save

Maka hasilnya akan seperti dibawah ini

 Kalian bisa mencoba ping dari PC satu ke PC lain, SELAMAT MENCOBA! silakan download Disini
